본 고안은 하나의 펜던트에 두 개의 핀을 구비함으로써 펜던트의 형상 및 무게중심 방향과 무관하게 착용상태가 안정적으로 유지되어 디자인의 폭을 획기적으로 확장시켜주고 새로운 귀걸이 패션을 창출 가능하게 하는 뛰어난 효과가 있다.

일반적으로 귀걸이는 인체의 귓볼에 착용하여 아름다움을 연출하는 인류의 대표적인 장신구이다.

이러한 귀걸이는 인체 귓볼에 구멍을 뚫고 이 구멍에 핀을 끼워 고정하는 핀결합형 귀걸이와 귓볼을 구멍을 뚫 지 않고 귓볼의 전후방에서 압착고정하는 클램프형 귀걸이로 대별되며 2개 이상씩을 착용하기도 한다.

상기 클램프형 귀걸이는 펜던트 후방에서 귓볼 쪽으로 압착력이 가해지므로 장시간 착용시 심한 통증을 느끼게되고 이를 완화하기 위하여 압착력을 헐겁게 할 경우 분실이 발생되는 단점이 있다.

이에 비하여 상기 핀결합형 귀걸이는 펜던트에 형성된 핀을 귓볼에 뚫린 구멍에 끼워 고정하므로 장시간 착용에도 아프지 않고 이탈될 염려가 없어 널리 선호되고 있다.

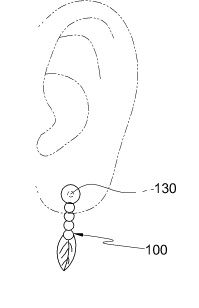

그런데, 이와 같은 종래기술의 핀결합형 귀걸이(100)는 도 8에 도시된 바와 같이,

도8)

하나의 핀(130)에 의하여 팬던트가 귓볼에 지지되므로 핀을 지지점으로 펜던트가 자중에 의하여 하방으로 늘어진다.

따라서, 귀걸이 펜던트 디자인이 핀(130)을 기점으로 무게중심이 하향배치되는 스타일로 한정되는 한편 크기가 하나의 핀을 통하여 지지 가능한 크기로 제약을 받는다.

또한, 펜던트가 크게 형성될 경우에는 요동이 심하여 예컨대 격렬한 동작이 수반되는 댄서의 경우에는 착용이 어렵다.

특허 기술 설명

본 고안은 상기한 문제점을 해소하기 위하여 안출된 것으로서, 본 고안의 목적은 하나의 펜던트에 두 개의 핀을 구비함으로써 펜던트의 형상 및 무게중심 방향과 무관하게 착용상태가 안정적으로 유지되어 디자인의 폭을 획기적으로 확장시켜주고 새로운 귀걸이 패션을 창출가능토록 하는 귀걸이를 제공함에 있다.

상기한 목적을 달성하는 본 고안에 따른 귀걸이는 펜던트에 핀이 구비되는 귀걸이에 있어서,

상기 핀은 제1핀 및 상기 제1핀으로부터 간격을 띄우고 위치되는 제2핀을 구비하여 구성됨을 특징으로 한다.

본 고안에 따른 일 실시예로서,

상기 펜던트에 제1핀과 제2핀 설치를 위한 베이스가 일체로 형성되거나 분리형성되어 결착되고,

상기 베이스에는 제1핀이 고정설치되고 제2핀은 위치가 가변가능하게 설치됨을 특징으로 한다.

이하, 본 고안의 귀걸이에 대한 실시예를 첨부도면을 참조하여 보다 상세히 설명한다.

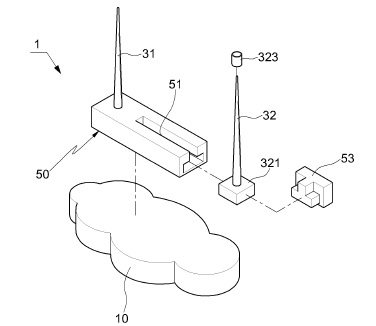

도 1은 본 고안에 따른 일 실시예의 분해 사시도,

도1)

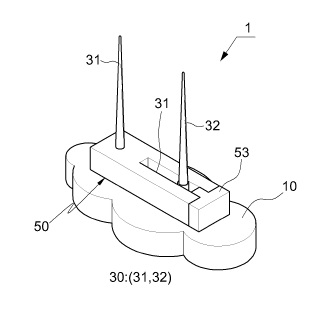

도 2는 도 1의 결합 사시도,

도2)

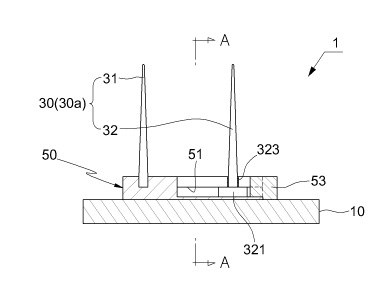

도 3은 도 2의 종단면도,

도3)

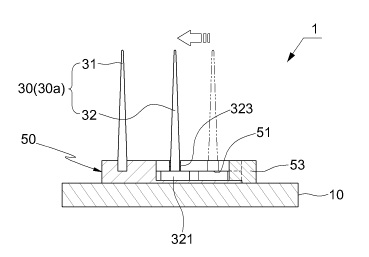

도 4는 도 3의 가변 상태도,
도4)

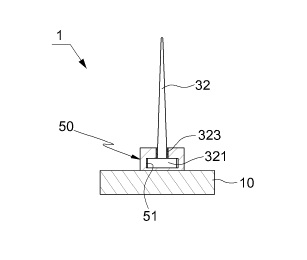

도 5는 도 3의 B-B선 단면도이다.
도5)

도 1 내지 도 5에 도시된 바와 같이, 본 고안에 따른 일 실시예의 귀걸이(1)는 펜던트(10)에 핀(30)이 구비되는 귀걸이에 있어서, 상기 핀(30)은 제1핀(31) 및 상기 제1핀(31)으로부터 간격을 띄우고 위치되는 제2핀(32) 을 구비하여 구성되는 것이다.

다시 말하면, 하나의 귀걸이에 두 개의 핀이 간격을 두고 설치되어 구성된다.

여기서, 상기 펜던트(10)에 제1핀(31)과 제2핀(32) 설치를 위한 베이스(50)가 일체로 형성되거나 분리형성되어결착되고, 상기 베이스(50)에는 제1핀(31)이 고정설치되고 제2핀(32)은 위치가 가변가능하게 설치됨이 바람직하다.

이를 위하여 상기 베이스(50)는 제2핀(32)의 위치 가변을 위한 슬라이드 채널(51)이 형성되고, 상기 제2핀(32)은 상기 슬라이드 채널(51) 내에서 구속 이동되는 슬라이더(321)가 구비됨이 바람직하다.

또한, 상기 제2핀(32)은 슬라이드 채널(51)과 접하는 슬라이더(321) 상부에 패킹(323)이 구비됨이 바람직하다.

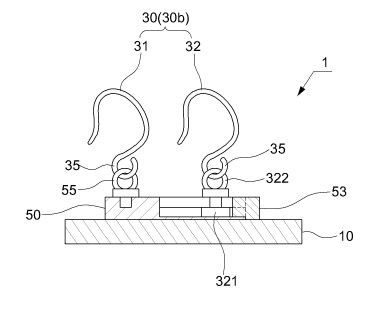

또한, 상기 핀(30)은 직선형 핀(30a) 또는 도 6에 도시된 바와 같이,
도6)



굴곡 형성되는 걸고리형 핀(30b)으로 되고, 상기 걸고리형 핀(30b)은 고리형태의 연결부(35)가 형성됨이 바람직하다.

상기 걸고리형 핀(30b)의 경우 제1핀(31) 및 제2핀(32)에 각각 고리형태의 연결부(35)가 형성되되, 제1핀(31)의 연결부는 베이스(50)에 구비되는 고리(55)에 끼워지고, 제2핀(32)의 연결부는 슬라이더(321)에 구비된 고리(322)에 연결된다.

도면 중 미설명 부호 '53'은 슬라이드 채널 마감자이다.

이와 같은 구성을 지닌 본 고안에 따른 귀걸이(1)의 작용상태를 살펴 본다.

본 고안은 하나의 귀걸이에 제1핀(31) 및 제2핀(32)의 두 개의 핀이 간격을 두고 구비되어 펜던트(10)를 두 지점에서 안정적으로 지지한다.

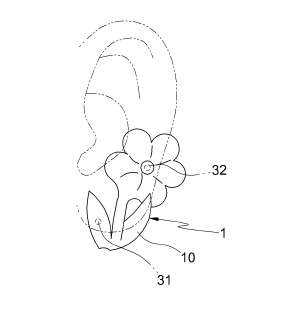

이와 같이 펜던트(10)가 간격을 띄운 두 지점에서 제1핀(31) 및 제2핀(32)에 의하여 지지되므로 도 7에 도시된 바와 같이

도7)

펜던트(10)의 형상이 상향하는 형태로 착용되어도 하방으로 돌아 내릴 염려가 전혀 없어 펜던트 디자인을 자유롭게 구현할 수 있으며 격렬한 동작시에도 흔들림이 최소화되어 종래기술에서는 착용이 어려웠던 댄서들까지도 안심하고 착용이 가능하다.

한편, 두 개의 핀을 갖는 본 고안을 착용하기 위하여는 착용자는 한쪽 귓볼에 두 개의 구멍이 형성될 것이 요구되며 귀걸이 애호가 중에는 이미 두 개 이상의 구멍을 뚫고 있는 경우도 많이 있다.

그런데, 착용자에 따라 두 구멍 사이의 간격 차이가 나게 되고 여기에 범용적으로 대처하기 위한 것이 제2핀(32)의 위치를 가변 가능하게 구성한 것이다.

상기 제2핀(32)은 베이스(50)에 형성된 슬라이드 채널(51)을 타고 일정 범위 내에서 이동조정이 가능하여 착용자 개개인에 형성된 두 구멍 사이의 간격 차에 대하여 범용성을 갖는다.

그리고, 제2핀(32)에 패킹(323)이 구비될 경우 제2핀 위치조정 이동시 슬라이드 채널(51)과의 금속성 마찰이 방지된다.

이상에서 살펴본 바와 같이, 본 고안은 하나의 펜던트에 두 개의 핀을 구비함으로써 펜던트의 형상 및 무게중심 방향과 무관하게 착용상태가 안정적으로 유지되므로 종래기술의 제약에서 벗어나 디자인의 폭을 획기적으로 확장시켜 새로운 귀걸이 패션을 창출가능하게 한다.

또한, 제2핀의 위치를 가변 가능하게 하여 착용 범용성을 갖도록 한다.

이상, 본 고안은 본 고안이 속하는 기술분야에서 통상의 지식을 가진 자에게 있어 본 고안의 기술적 사상을 벗어나지 않는 범위 내에서 여러 가지 치환, 변형 및 변경이 가능하므로 전술한 실시예 및 도면에 한정되는 것은 아니다.

고안자: 강성훈

대리인: 배용철
