본 고안은 농가의 일손을 절약하고 효율적인 축사관리를 할 수 있고 24시간 원하는 시간에 적당량과 횟수를 자유자제로 관리가 가능하고, 남녀누구나 설치및 조작이 가능하여 1주에서 길게는 수주간에 1번의 사료투입으로도 관리 할 수 있다,

종래의 가축사료를 줄때에는 사람이 가축의 건강은 생각지도 않고 시간과 사료의 양은 주는 사람의 마음대로 투입해왔었다.

그러나 가축의 사료투입과정에서 농촌의 고령화로 인력이 부족하여 가축의 관리가 매우 힘드는 단점이 있었다.

상기와 같이 인원과 시간을 보완하기 위하여 현대화된 시설를 하고있으나 가축에게 가장 중요한 사료의 양과 시간을 중요시 하지못하는 문제점이 있었고.

또한 사람이 직접 사료투입을 하고 많은 시간이 소요되는 문제점이 있었다.

본 고안은 동물사료를 자동으로 주고 시간과 인원이 항시 대기치 않아도 원하는 시간에 원하는 양을 주기적으로 투입함으로 인하여 축산농가의 부가가치를 창출하고 최고급의 육질의 육류를 생산하는데 그 목적이 있다.

본 고안은 농가 고소득의 일환으로 가축사료의 24시간 주야를 불문하고 원하는시간에 투입할수있는 장점이있고, 그동안 해오던 축사관리에 효율적인 관리, 적당량의사료투입, 누구나조절가능하고, 사료 저장용량이 20KG 1포를 넣을수 있고, 설치가간편한 특징이 있다 ,

또한, 본 고안의 가축사료 케이스는 스텐레스로 형성되고, 전면에는 조작판넬이 형성하며, 사료통 하단에는 적당량의 사료를 투입할수있게 실린더가 설치된 것을 특징으로 한다.

또한 본 고안에 따른 상기 실린더는 피스톤 작용으로 형성되고, 그피스톤은 24시타이머의 전원이 인가되어 기어박스에 의하여 당기는 순서로 형성되고, 따라서 실린더 윗부분의 홈을타고 내려온 사료를 타이머의 전원 차단과 동시에 스프링 작용에의하여 피스톤이 원위치되어 사료가 출구로 배출되게 작동되는 순서로 형성되는 것을 특징으로 한다.

고안 기술 설명

본 고안은 동물의 먹이를 자동으로 시간을 정하여 같은양으로 먹이를 투입하여 가축의 건강및 위생에도 도움이 되며 질병을 없애고 좋은품질의 상품을 생산할 수 있는 동물 자동먹이투입기인 것이다.

도 1 내지 도 4에 도시된 바와 같이 본 고안은 동물사료 자동 투입기로 형성되고,

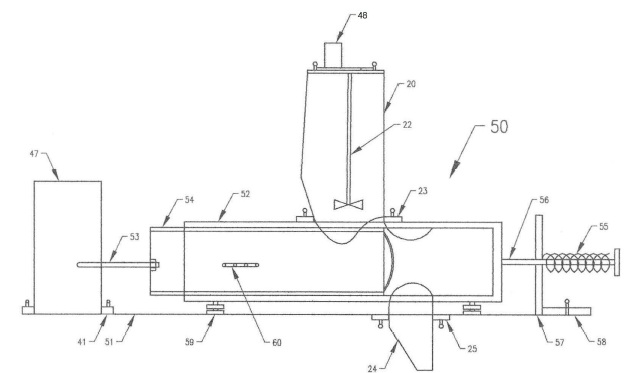

도1)

24시타이머(44)에 의하여 정해진 시간에 사료투입을 하기 위하여 실린더(52) 형태에 피스톤(54) 작용을 하기 위하여 감속모터(48)에 의한기어박스(47)가 작동을 하고 피스톤(54)을 당겨주므로 필요한 양을 받은 다음 5-10초후 전원이 차단되면 스프링(55)의 작용에 의하여 원위치 되면서 사료투입구(24)로 이동되어 토출을 가능하게 한다.

도 4에 상기 케이스(10)의 전면에 형성된 홈(42e)에 상기 터치 스위치(42b)가 설치된 상태에서 케이스(10)의 내측에 실린더(52)가 설치되고 기어박스(47)와 사료저장실(20)이 부착되고 사료출구(24)가 설치되어 제어할 수 있도록 제어수단(미도시)이 내장된다.

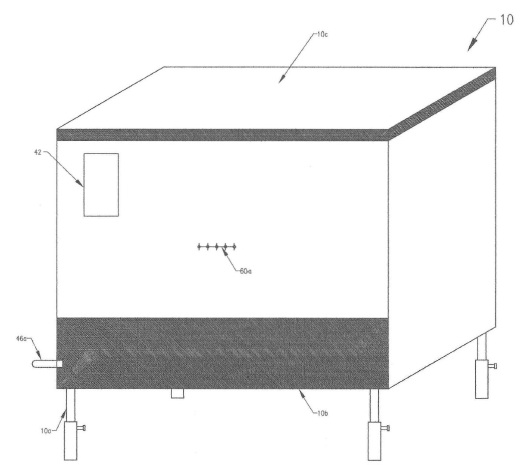

도4)



제어수단

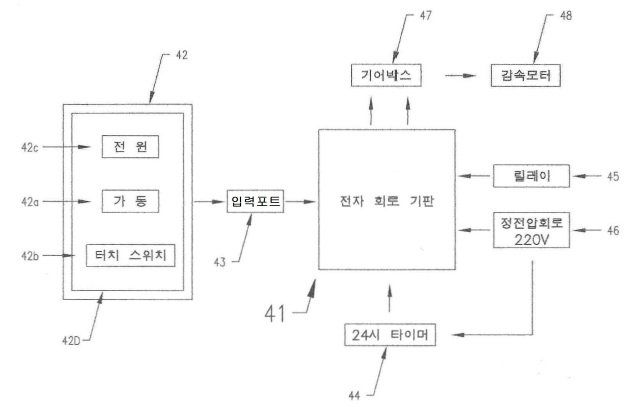

도3)

전자 회로기판(41)와, 기어박스(47)와, 24시타이머(44)와, 릴레이(45)와, 전원부(46)로 이루어지며, 이를 하나의 회로 기판에 장착하여 케이스(10)에 설치한다.

전자회로기판

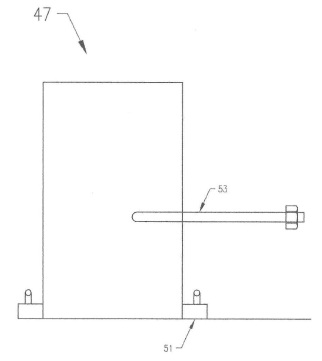

도2)

기어박스(47)에 의해 실린더(52)가 앞뒤로 작동되도록 하는 것으로, 더욱상세하게는 도 1 에 도시된 바와 같이, 평상시에는 정지상태에서 신호가 주어지면 기어박스(47)가 작동되어 실린더(52)를 당겨주면 실린더(52)가 사료저장실(20) 쪽으로 이동하여 적당량의 사료를 받아서 10여초후 24시타이머(44)에 의해 전원이 차단되면 스프링(55)에 의하여 후진하고 원하는 양의 사료를 같은 시간에 반복적으로 투입되도록 한다.

상기 스위칭부(42)는 상기 기어박스(47)에 전원의 인가 유무를 단속하는 온/오프 스위치(42a)와, 온/오프 스위치(42a)가 온 되어 있는 상태에서 상기 전자회로기판(41)에 신호를 인가하면 동작하는 표시램프부(42c)로 구성된다.

상기 입력포트(43)는 상기 스위칭부(42)의 조작에 의한 신호를 전자회로기판(41)에 입력하고, 상기 24시타이머(44)는 상기 기어박스(47)로 입력되는 신호에 의해 상기 피스톤(54)을 통해 사료가 정해진 시간에 투입될 수 있도록 24시타이머(44)를 조정한다.

상기 릴레이(45)는 상기 터치 스위치(42b)에 정해진 시간과 출력되는 신호에 의해 상기 기어박스(47)로 입력되는 전원을 주기적으로 인가한다.

전원부

상기 전자회로기판(41)와, 상기 릴레이(45)와, 상기 24시타이머(44)에서 필요한 전원을 DC전

원으로 인가한다.

기어박스

상기 전자회로기판(41)로부터 인가되는 신호를 상기 기어박스(47)와. 회전축을 작동시키기

위한 감속모터(48)로 인가할 수 있도록 신호를 출력한다.

실린더

실린더(52)는 고정되어 있고 사료출구에 사료가 내려오도록 홈이 나있으며 나사(59)로 고정된다.

피스톤

앞뒤로 기어박스(47)의 당김장치(53)가 결합되고 사료출구부분은 스프링(55)이 당겨주고 버

팀철심(56)이 중심을 잡아주며 지지대(57)의 역할이 되도록 설치되어 있다.

사료저장실

실린더(52)의 윗부분 사료투입구(24)에 고정되고 감속모터(48)를 설치하여 고정볼트(23)로 고정시키고, 회전축(22)을 작동시켜 사료가 걸림없이 배출되게 형성 되는 것을 특징으로 한다.

고정볼트(23)로 고정하여 주고. 사료의 양조절부(60)는 사료량 조절레버(60a), 예컨대,

좌우 조임나사로 당겨주고 밀어주어 사료의 양을 조절한다.

케이스

사료자동투입기 후면 하단에 전원부(46) 코드선이 설치되고. 정면좌측 상단에는 스위칭부

(42)가 설치되며. 케이스(10) 중앙에는 사료량 조정레버(60a)가 설치되는 것으로 한다.

상기 케이스(10) 하단은 4개다리의 조정부(10a)가 수직 조절가능한 다리로 형성된다.

상기와 같이 구성된 본 고안에 의한 동물사료 자동투입기의 작용효과를 살펴보면 다음과 같다.

먼저, 자동 사료투입기의 축사에 어느곳이라도 손쉽게 설치하기 위하여 구조을 살펴보면, 케이스(10)의 전면 좌측 상단에 형성된 홈(42e)에 표시램프부(42c)와 터치 스위치(42b)를 삽입한 상태에서 커버(42D)를 위치시켜 고정될 수 있도록 상기 케이스(10)에 형성된 홈(42e)의 좌측 상단부에 고정되고. 케이스(10) 중앙에는 사료량 조절레버(60a)가 형성되고. 케이스(10)의 밑부분(10b)은 사료 출구외의 부분은 밀폐시키고, 윗부분(10c)은 개폐할수 있게 한다.

상기 표시램프부(42c)를 고정한 상태에서 상기 케이스(10)의 후면에 형성된 전원부(46) 220v의 코드선을 고정부(46a)의 후면에 일체로 형성되게 된다.

이와 같이 설치된 상태에서 케이스(10)의 전면에 설치된 스위칭부(42)의 온/오프 스위치(42a)를 작동시켜 상기 기어박스(47)에 전원을 인가시키려면, 상기 24시타이머(44)가 제어수단의 전자회로기판(41)의 제어신호에 의해 상기 기어박스(47)는 입력된 시간에 작동한다. 이때 상기 전자회로기판(41)는 상기 24시타이머(44)에서 주기적으로 신호에 의하여 일정 시간의 간격을 두고 기어박스(47)와 감속모터(48)가 동시에 작동되도록 제어신호를 인가한다.

상기와 같이 동물의 사료 투입을 자동으로 정해진 시간에 적당한 양을 주기적으로 관리할 수 있으며. 그 사용이매우 편리한 장점이 있다.

또한 본 고안의 동물사료 자동 투입기는 소. 돼지.말 등에 국한(局限)되는 것은 아니며, 그 사용할 수 있는 일례로 양식장의 어종에 관계없이 관상용 어종에도 사용할 수 있고. 그 용도에 따라 그 양을 조정하여 사용할 수 있다.

고안자: 이용재

대리인: 김종화



'동물사료 자동 투입기' 특허 자세히 보기
